I-LIMB Ultra Handprotes

Handen i-LIMB presenterades över hela världen vid ISPO-kongressen som hölls i augusti 2007 i Vancouver. I Spanien presenterades den på ORPROTEC-mässan i november 2007 i Valencia.

Sedan dess mer än 2500 patienter njuter av denna nya teknik över hela världen. I USA finns det mer än 1500 skyddade med i-LIMB och i Europa, cirka 500. I Spanien finns det mer än 50 patienter som har gynnats av den funktionalitet som tillhandahålls av i-LIMB-handen, spridd över hela territoriet (Madrid, Katalonien, Murcia, Galicien, Kanarieöarna, Valencia, Asturien, Navarra, Baskien, Andalusien).

I -LIMB Ultra-handen är indicerad för patienter som har drabbats av amputation i övre extremiteten, både hos unilaterala och bilaterala patienter. Svårighetsgraden av lemförlusten ger en stor funktionell begränsning som vi måste återhämta oss i möjligaste mån. Det bör också beaktas att denna omständighet kommer att upprätthållas resten av patientens liv.

Gruppen amputerade övre extremiteter behöver speciella protesapparater som ger dem högsta möjliga funktionalitet, så att de har autonomi att utföraTsar det dagliga livet. Därför är i-LIMB Ultra-handen mycket användbar för att tillgodose dessa patients behov och ger dem möjlighet till arbete och social återintegrering.

drift

Handen i-LIMB styrs med hjälp av det traditionella myoelektriska systemet med inmatning av 1 eller 2 muskelsignaler för att öppna och stänga fingrarna, vilket är mycket intuitivt för patienten. Den elektriska signalen som alstras i musklerna i den kvarvarande lemmen samlas in av elektroderna som är placerade på huden och kontrollerar handens funktion.

På detta sätt kan de patienter som för närvarande använder en myoelektrisk protes snabbt anpassa sig till det nya systemet. För nya patienter innebär i-LIMB-handen möjligheten till en lösning som aldrig tidigare varit tillgänglig. Det är en kontrollerad hand med myoelektrisk signal med 5 multikontrollerade fingrar (på nivån av proximala metacarpophalangeal- och interfalangeala leder) som är motoriserade så individ, vilket gör det möjligt för användaren att helt omge objekten för ett säkrare och naturligt grepp.

Varje finger upptäcker oberoende när ett föremål grips tillräckligt, stoppar vid den tidpunkten sin förstärkning och blockerar det tills patienten frivilligt ger signalen om öppningsmusklerna. Således görs ett bättre grepp om föremålen utan förutsion dem. Om patienten vill att handen ska gripa fast objektet mer fast kan han göra stängningssignalen genom att aktivera ”Pulse” -funktionen som ökar trycket på objektet.

Ortopedi Silvio-certifierat företag inom Tillverkning av övre extremiteter

Rörelsen är proportionell mot rörelsen som utförs av patienten och justerar rörelsens hastighet till muskelkontraktionens intensitet.

När patienten har tagit ett föremål finns möjligheten att programmera handen med funktionen ”Auto-grip” som fungerar som en säkerhetsfunktion för att förhindra att objektet faller i fall av en ofrivillig musklerörelse hos patienten. Om detta händer, upptäcker handen att det inte är en frivillig rörelse och stängs automatiskt på föremålet. För att släppa den måste patienten lämna en frivillig öppningssignal.

Särskilda driftsätt

Det finns möjlighet att programmera speciella driftsätt. Patienten kan genom en frivillig rörelse få handen att fungera så att alla fingrar inte fungerar, så att möjligheterna till grepp ökar. De frivilliga aktiveringsrörelserna är:

• Mobilt underhållÖppningstid när handen är helt öppen under en programmerbar tid.
• Två på varandra följande öppningsrörelser när handen är helt öppen
• Tre på varandra följande öppningsrörelser när handen är helt öppen
• En samverkande rörelse (aktivering av båda musklerna samtidigt)
• Med dessa rörelser kan patienten aktivera följande speciella driftsätt

Möjligheterna för tumrotationen hos i-LEMB-handen Införandet av en tumme, som liksom mänskligt finger kan roteras i olika positioner, erbjuder olika greppkonfigurationer. Detta är en av de stora skillnaderna med tidigare proteshänder. Denna förändring i designen innebär en förändring i filosofin för den övre lemprotesen, vilket avsevärt ökar funktionaliteten hos proteshanden, vilket erbjuder patientens möjligheter som man aldrig kan tänka sig hittills. Den passiva rotationen av tummen erbjuder oss en mängd olika konfigurationer, vilket öppnar en rad möjligheter för patientens användning:

"Precision" -läge: Pekfingret och tummen kommer samman (eller pekfingret, långfingret och tummen) för att plocka upp små objekt och behålla dessa objekt, när precision behövs

Knappläge: I vilket stänger tummen på pekfingret med en kraft avension upp till 3,2 kg. Det här läget används för att hålla föremål som en CD eller ett kort. Det gör det också möjligt för patienten att vrida en nyckel i ett lås på ett helt "mänskligt" sätt.

"Styrka" -läge: Där alla fingrar och tummar stänger varandra för att skapa en "knytnäve" med en spännkraft på upp till 13,9 kg. Det här läget används för att hålla en burk medan du drar i ringen eller för att bära föremål som en resväska eller en shoppingväska.

Precisionsläge: endast tummen och pekfingrarna rör sig, så att patienten kan plocka upp små föremål. Det finns möjlighet att välja mellan resten av fingrarna, från den tredje till den femte, för att förbli fast i förlängningsläget eller i flexionsläget.

Kontrollerat precisionsläge: endast pekfingret flyttas med tummen i ett optimalt läge för precisionsgrepp, så att patienten kan ta små föremål utan att gissa var båda fingrarna ska förenas. Det finns möjlighet att välja mellan resten av fingrarna, från den tredje till den femte, för att förbli fast i förlängningsläget eller i flexionsläget.

Stativläge: endast tummen, pekfingret och långfingrarna rör sig, så att patienten kan ta föremål som behöver kontroll. Det finns möjlighet att välja mellan resten av fingrarna, från den tredje till den femte, förbli fixerade i lägetförlängning eller flexionsläge.

Kontrollerat stativläge: endast tummen, pekfingret och långfingrarna flyttas så att patienten kan ta föremål som behöver kontroll utan att gissa var fingrarna ska förenas. Det finns möjlighet att välja mellan resten av fingrarna, från den tredje till den femte, för att förbli fast i förlängningsläget eller i flexionsläget.

"Index" -läge: tummen och fingrarna är stängda, men pekfingret förblir utsträckt - ett unikt läge idag och som är mycket användbart idag. Patienter kan använda detta läge för att trycka på tangenterna på datorn, telefonen, på bankomater ...

Det finns två inställningar som gör det möjligt för patienter att uppnå läget "tumpositionering", varigenom patienten bara kan stänga tummen och hålla resten av fingrarna utsträckta. Detta läge tillåter patienten en enkel placering av jackan eller gör att patienten kan ha en mer naturlig handposition under ambulation. Det låter dig också stabilt fånga platta föremål som en bricka eller en platta. Det finns två alternativ för tummen att röra sig kontinuerligt tills patienten byter läge ellersom rör sig i en enda rörelse och återgår automatiskt till rörelseläget för alla fingrar.

Läge "lateral tumörrörelse" där resten av fingrarna är stängda och endast tummen flyttas, utformad för sidogrepp av objekt som tangenter, CD-skivor ...

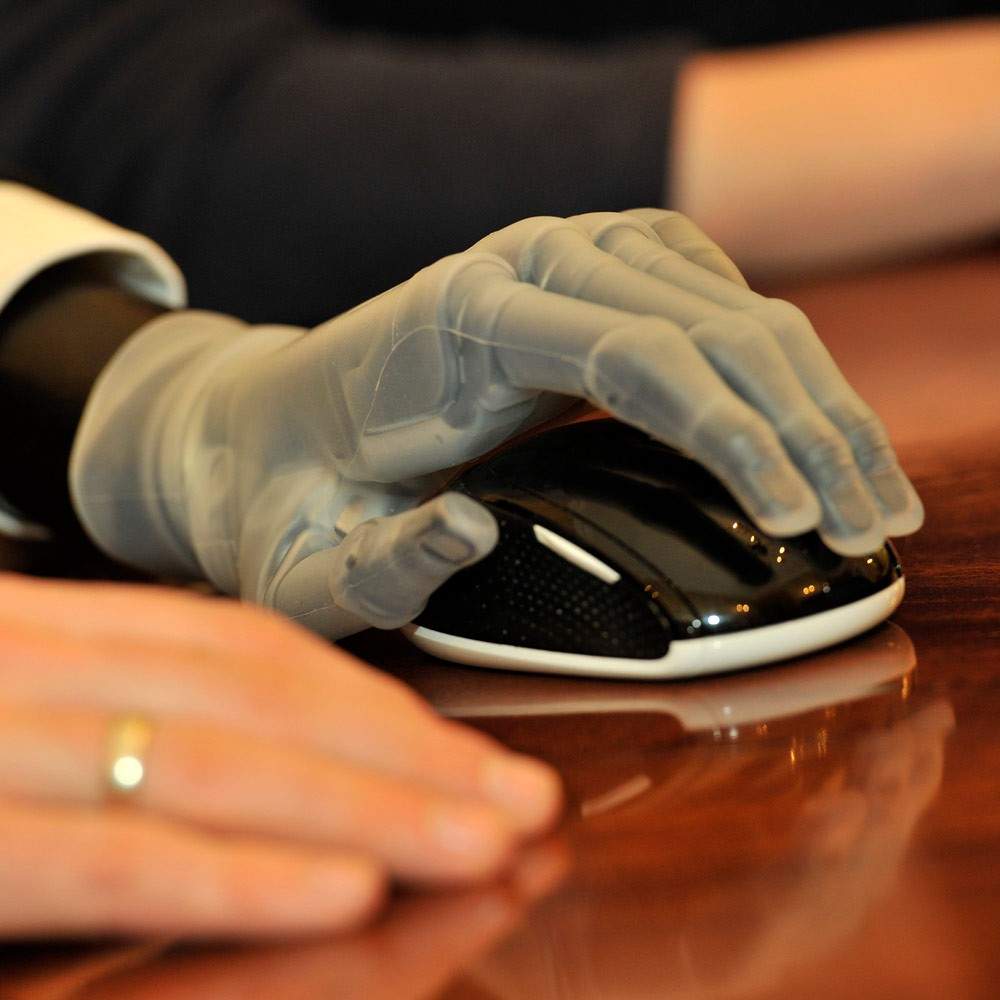

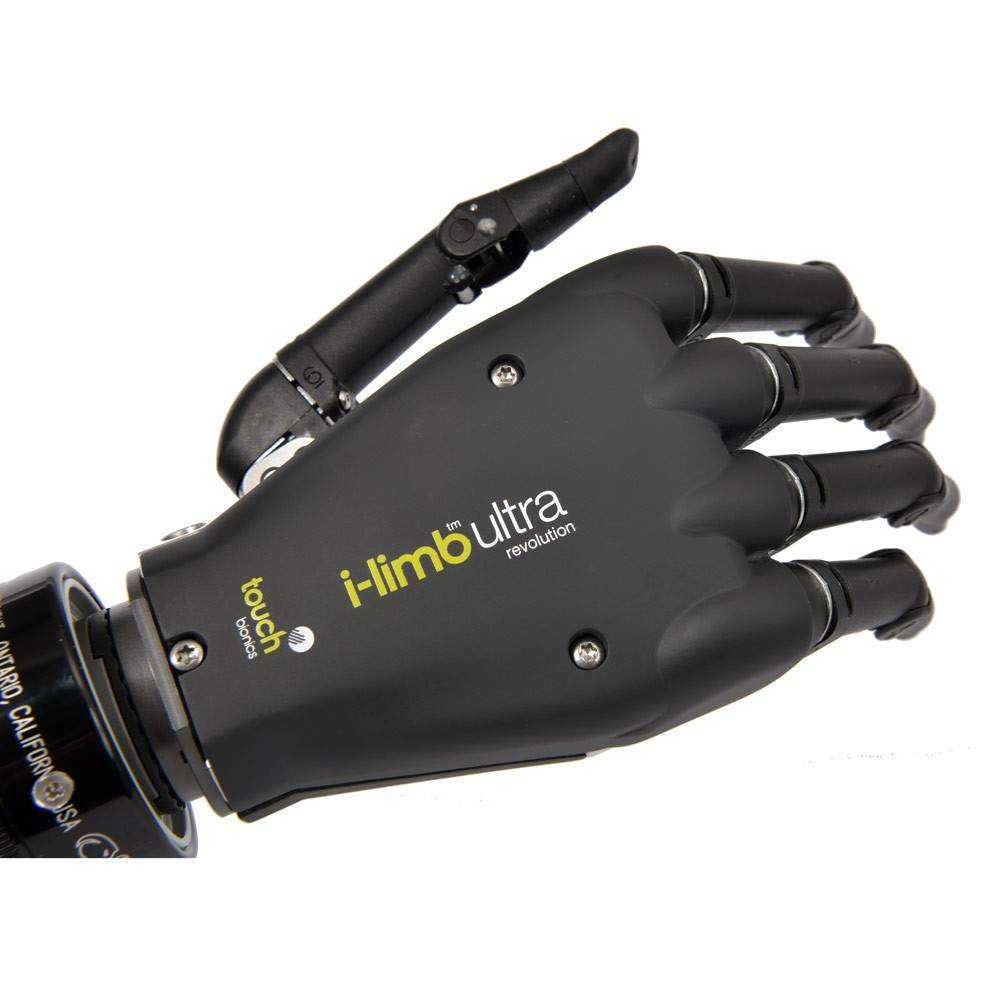

"Skräddarsydd" -läge där vi enligt patientens vilja kan välja vilka fingrar som förblir böjda och vilka förlängs för att utföra gester. Det finns några mer specifika lägen som kan underlätta uppgifter som bland annat användning av datormus eller pressning av utsprutaren på en spruta. Dessutom finns det den handhållna versionen i-LIMB Ultra Revolution, som inkluderar tummen med motoriserad rotation, vilket ökar funktionaliteten hos patienten som lyckas utföra tryckrörelserna, särskilt de med precision, med större lätthet.

All programmering av i-LIMB-handen görs med Biosim-programmet, av vilka det finns två versioner:
Biosim-Pro utvecklades för ortoprotetiker för att anpassa och anpassa handen, samt utföra träningsövningar. Biosim-i utformad så att patienten kan göra träningsövningar och modifiera de olika funktionslägena i sin dagliga dag, utan att den professionella behöver göra dessa modifieringar.

Handens styrka i-LEMM

Handen är gjord av material som jag levereradeDe har stor hållbarhet och motstånd. Detta gör att varje finger individuellt kan stödja en vikt på 32 kg (statisk) och handen som helhet, i styrkläge, kan stödja en vikt på 90 kg (statisk).

kosmetisk

Utvecklingen i proteshandens funktionalitet har åtföljts av ett viktigt framsteg inom kosmetika, både estetiskt och dynamiskt. Kosmetika är ett lock som täcker i-LIMB-handen och fingrarna. På detta sätt uppnås en kosmetik med den bästa estetiska utvecklingen. Uppsättningen gör att vi får de första proteshänderna som efterliknar den mänskliga handen, både i människans utseende och rörelse.

Det finns olika skyddsalternativ för i-LIMB-handen: i-Limb hudaktiv: transparent eller svart silikonhandske designad för patientträning.

i-Limb hudens natur: standardhandske med naturligt utseende, på grund av dess olika färg efter områden och med detaljer som vener eller rynkor. Du kan välja mellan 10 färger för anpassning av patienten.

Personlig i-Limb handske: det är en handske som är gjord med färg och detaljer anpassade till patienten.

batteri

Det finns 2 batteri-alternativ för i-LIMB Ultra-handen
Batteriet 7,4 V 1,3 Ah Polymer Li. Det är ett delat och extra tunt batteri, som ger en bra estetik för La Batería 7,4 V 2,4 Ah Polymer Li. Det är ett batteri med större kapacitet, vilket ger stor autonomi för patienten, särskilt rekommenderas för patienter med stor aktivitet eller om de används i kombination med andra myoelektriska komponenter på handleden eller armbågen.

Virtu-lem system

Virtu-lemmesystemet kan anslutas via Bluetooth till datorn och användas för en mängd olika alternativ:
Mät patientens myoelektriska signal och hitta platsen för elektroderna. Patientträning och kontroll av dina muskelsignaler. Patientträning i kontrollen av ultra-handens i-lemmas funktioner.
