Hand Protest i-LIMB Ultra

De i-LIMB-hand werd wereldwijd gepresenteerd op het ISPO-congres van augustus 2007 in Vancouver. In Spanje werd het gepresenteerd op de ORPROTEC-beurs in november 2007 in Valencia.

Sindsdien genieten wereldwijd meer dan 2.500 patiënten van deze nieuwe technologie. In de Verenigde Staten zijn er meer dan 1500 fittingen met i-LIMB en in Europa bijna 500. In Spanje zijn er meer dan 50 patiënten die hebben geprofiteerd van de functionaliteit van de i-LIMB-hand, verspreid over het hele grondgebied (Madrid, Catalonië, Murcia, Galicië, Canarische eilanden, Valencia, Asturië, Navarra, Baskenland, Andalusië).

De i-LIMB Ultra-hand is geïndiceerd voor patiënten die een amputatie in de bovenste extremiteit hebben doorgemaakt, zowel bij unilaterale als bilaterale patiënten. De ernst van het ledemaatverlies levert een grote functionele beperking op die we zo veel mogelijk moeten herstellen. Er moet ook rekening mee worden gehouden dat deze omstandigheid tijdens de rest van het leven van de patiënt zal worden gehandhaafd.

Het collectief van de bovenste ledematen heeft behoefte aan speciale prothetische apparaten die hen de grootst mogelijke functionaliteit bieden, zodat ze de autonomie hebben om te presterenzar de activiteiten van het dagelijks leven. Dat is de reden waarom de i-LIMB Ultra-hand erg handig is om aan de behoeften van deze patiënten te voldoen, door hen de mogelijkheid te bieden om sociaal en op het werk opnieuw te worden ingebracht.

operatie

De i-LIMB-hand wordt bestuurd met behulp van het traditionele myo-elektrische systeem met invoer van 1 of 2 spiersignalen om de vingers van de hand te openen en te sluiten, wat zeer intuïtief is voor de patiënt. Het elektrische signaal dat wordt gegenereerd in de spieren van de restledemaat wordt opgepikt door de elektroden die op de huid worden geplaatst en die de werking van de hand regelen.

Op deze manier kunnen patiënten die momenteel een myo-elektrische prothese gebruiken zich snel aanpassen aan het nieuwe systeem. Voor nieuwe patiënten betekent de i-LIMB-hand de mogelijkheid van een oplossing die nog nooit eerder beschikbaar was. Het is een handbediend met een myo-elektrisch signaal met 5 meeraderige vingers (ter hoogte van de metacarpofalangeale en proximale interfalangeale gewrichten) die gemotoriseerd zijn in een individueel, waardoor de gebruiker de objecten volledig kan omringen voor een veiligere en natuurlijkere greep.

Elke vinger detecteert onafhankelijk wanneer hij voldoende een voorwerp heeft vastgegrepen, zijn versterking op dat moment heeft stopgezet en het heeft geblokkeerd totdat de patiënt vrijwillig het signaal voor het openen van de spier maakt. Op deze manier wordt een betere onderwerping van de objecten gemaakt, zonder preze. Als de patiënt wil dat de hand het voorwerp steviger neemt, kan hij het sluitsignaal uitvoeren door de "Puls" -functie te activeren die de druk op het voorwerp verhoogt.

Ortopedia Silvio gecertificeerd bedrijf in Superior Member Manufacturing

De beweging is evenredig aan de beweging gemaakt door de patiënt, waarbij de bewegingssnelheid wordt aangepast aan de intensiteit van de spiercontractie.

Wanneer de patiënt een object heeft genomen, bestaat de mogelijkheid om de hand te programmeren met de functie "Auto-grip" die fungeert als een veiligheidsfunctie om te voorkomen dat het object valt in geval van onvrijwillige spierbeweging van de patiënt. Als dit gebeurt, detecteert de hand dat het geen vrijwillige beweging is en wordt het automatisch gesloten voor het object. Om hem vrij te geven, moet de patiënt een vrijwillig openingssignaal geven.

Speciale werkingsmodi

Er is de mogelijkheid om speciale bedieningsmodi te programmeren. De patiënt kan door middel van een willekeurige beweging de hand laten werken zodat alle vingers niet werken, zodat de grijpmogelijkheden worden vergroot. De vrijwillige activatiebewegingen zijn:

• Onderhoud van de movOpenheid als de hand volledig open is voor een programmeerbare tijd.
• Twee opeenvolgende openingsbewegingspulsen zodra de hand volledig open is
• Drie opeenvolgende openingsbewegingspulsen zodra de hand volledig open is
• Een beweging van co-contractie (activering van beide spieren op hetzelfde moment)
• Met deze bewegingen kan de patiënt de volgende speciale bedieningsmodi activeren

De mogelijkheden van de rotatie van de duim van de hand i-LIMB De opname van een duim, die net als de menselijke vinger in verschillende posities kan worden gedraaid, biedt verschillende gripconfiguraties. Dit is een van de grote verschillen met de vorige prothetische wijzers. Deze verandering in het ontwerp impliceert een verandering in de filosofie van de bovenste ledematenprothese, waardoor de functionaliteit van de prothetische hand aanzienlijk wordt vergroot, wat de patiënt tot nu toe nooit denkbare mogelijkheden biedt. De passieve rotatie van de duim biedt ons een verscheidenheid aan configuraties, wat een reeks mogelijkheden opent voor het gebruik door de patiënt:

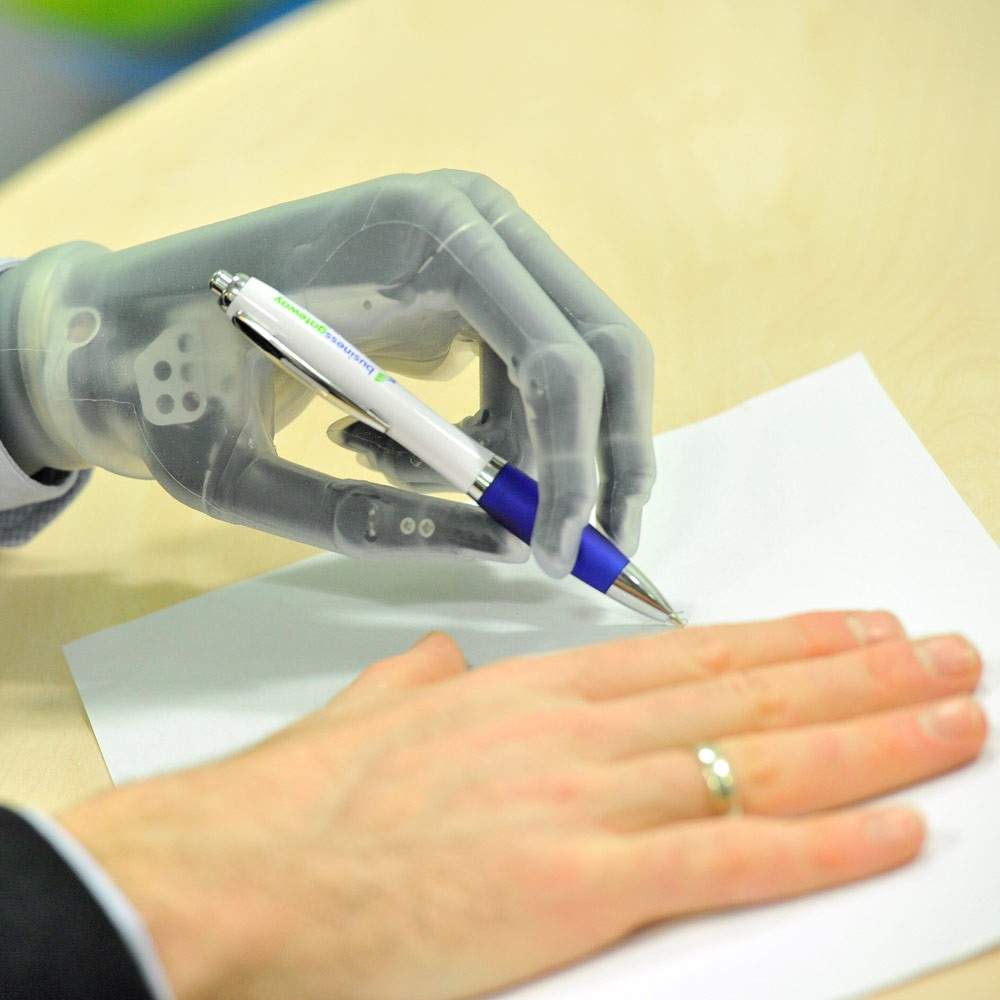

Modus "Precisie": de wijsvinger en de duim komen samen (of de wijsvinger, de middelvinger en de duim) om kleine voorwerpen op te vangen en deze voorwerpen te bewaren, wanneer precisie nodig is

"Key" -modus: waarbij de duim op de wijsvinger sluit met een kracht van prtot 3,2 kg. Deze modus wordt gebruikt om objecten zoals een CD of een kaart vast te houden. Op dezelfde manier kan de patiënt een sleutel op een volledig "menselijke" manier in een slot draaien.

Modus "Kracht": waarbij alle vingers en de duim dicht bij elkaar staan ​​om een ​​"vuist" te creëren met een grijpkracht van maximaal 13,9 kg. Deze modus wordt gebruikt om een ​​blik te houden, terwijl u aan de ring trekt of om voorwerpen zoals een koffer of een boodschappentas te dragen.

Precisiemodus: alleen de duim en wijsvinger bewegen, zodat de patiënt kleine voorwerpen kan oppakken. Er is de mogelijkheid om te kiezen tussen de overblijvende vingers, van de derde tot de vijfde, die gefixeerd blijven in de extensiepositie of in de flexiepositie.

Gecontroleerde precisiemodus: alleen de wijsvinger wordt verplaatst met de duim in een optimale positie voor nauwkeurig grijpen, zodat de patiënt kleine voorwerpen kan oppakken zonder te raden waar beide vingers aan zullen voldoen. Er is de mogelijkheid om te kiezen tussen de overblijvende vingers, van de derde tot de vijfde, die gefixeerd blijven in de extensiepositie of in de flexiepositie.

Statiefmodus: alleen de duim, wijs- en middelvinger bewegen, zodat de patiënt voorwerpen kan oppakken die controle nodig hebben. Er is de optie om te kiezen tussen de resterende vingers, van de derde tot de vijfde positie, blijf gefixeerd in de posiextensie of in de flexiepositie.

Gestuurde statiefmodus: alleen de duim, wijs- en middelvinger bewegen, zodat de patiënt objecten kan oppakken die controle nodig hebben zonder te hoeven raden waar de vingers aan zullen voldoen. Er is de mogelijkheid om te kiezen tussen de overblijvende vingers, van de derde tot de vijfde, die gefixeerd blijven in de extensiepositie of in de flexiepositie.

"Index" -modus: de duim en vingers sluiten, maar de wijsvinger blijft uitgestrekt - momenteel een unieke modus en dat is erg handig in moderne tijden. Patiënten kunnen deze modus gebruiken om op de toetsen van de computer, van de telefoon, op geldautomaten ...

Er zijn twee instellingen waarmee patiënten de "thumb positioning" -modus kunnen krijgen, waardoor de patiënt alleen de duim kan sluiten en de rest van de vingers kan worden uitgestrekt. Deze modus biedt de patiënt een eenvoudige plaatsing van de jas of zorgt ervoor dat de patiënt tijdens de ambulatie een meer natuurlijke handpositie heeft. Hiermee kunt u ook stabiele objecten zoals een lade of een bord stabiel oppakken. Er zijn 2 opties, waarbij de duim continu beweegt totdat de patiënt van modus of verandertHet beweegt in een enkele beweging en keert automatisch terug naar de bewegingsmodus van alle vingers.

Modus "zijdelingse beweging van de duim" waarbij de rest van de vingers gesloten is en alleen de duim beweegt, gedacht aan de zijdelingse greep van voorwerpen zoals toetsen, CD ...

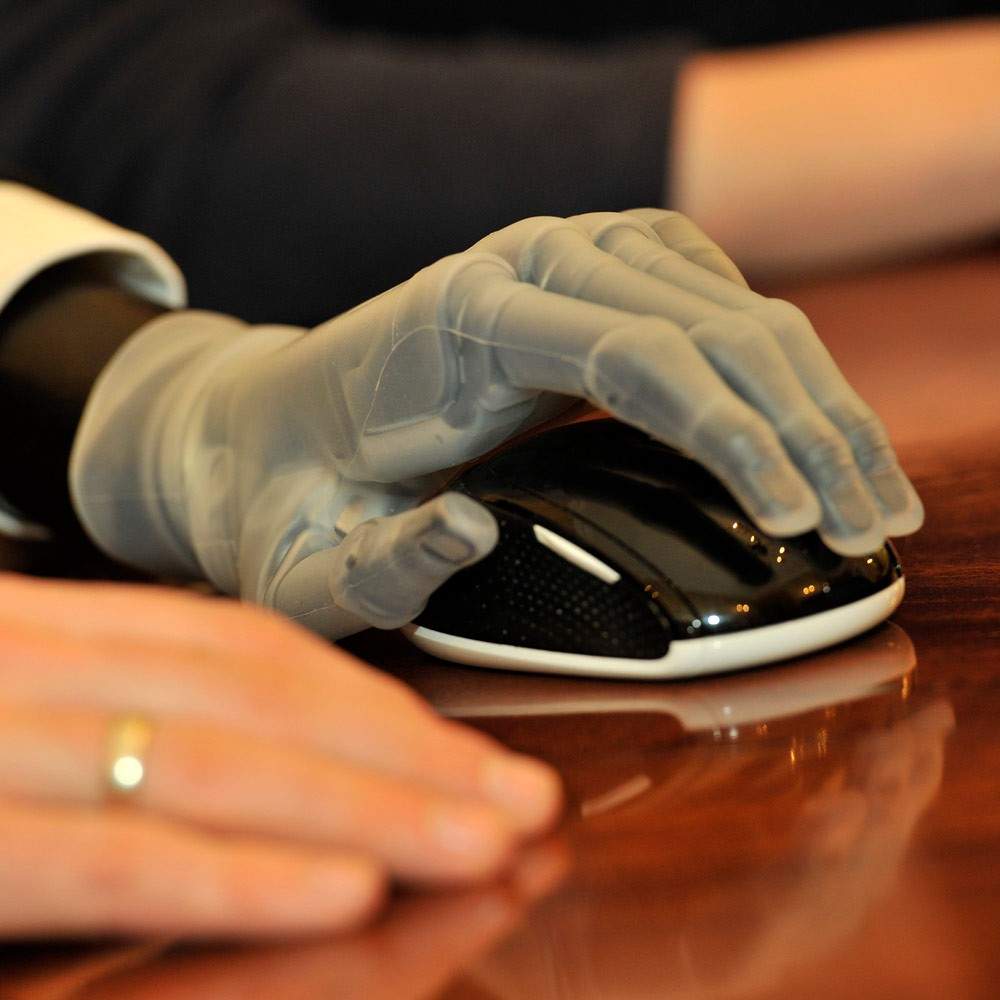

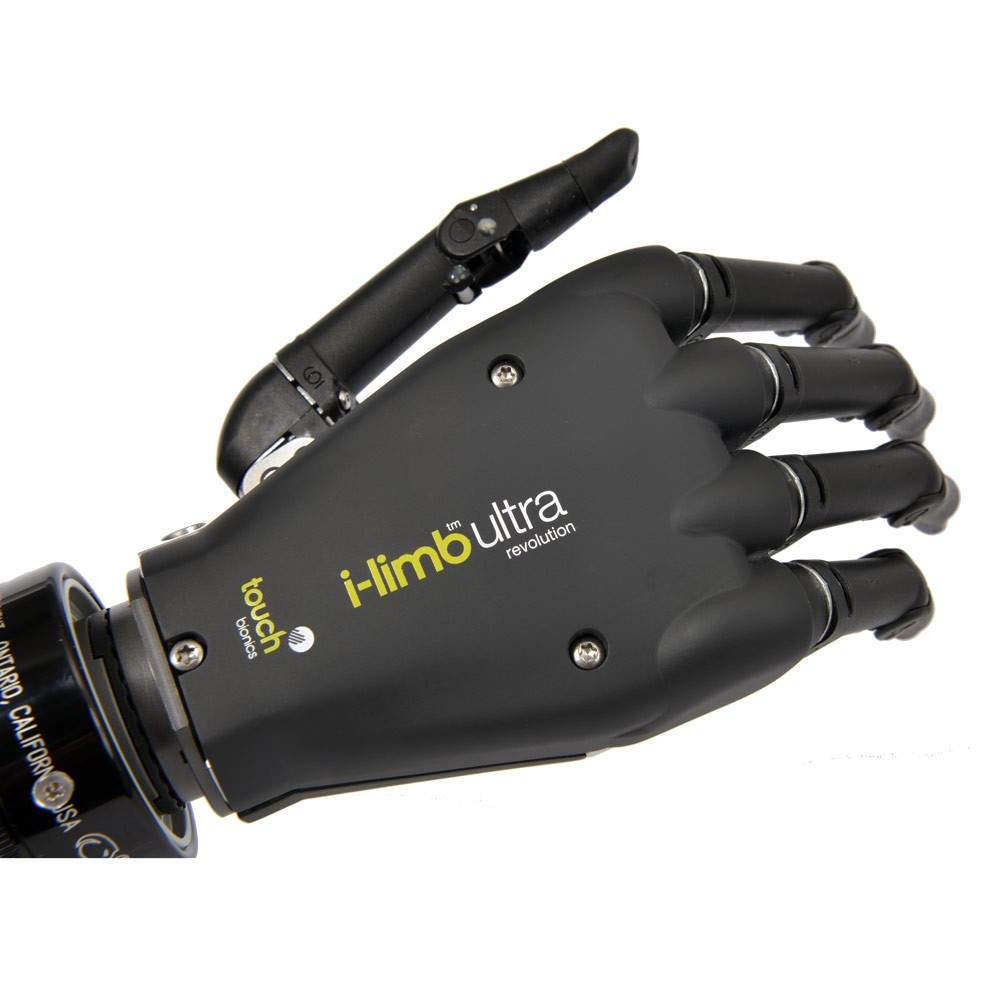

Modus "meten" waarin we, afhankelijk van de wil van de patiënt, kunnen kiezen welke vingers gebogen blijven en welke zich uitstrekken, voor het realiseren van gebaren. Er zijn een aantal meer specifieke modi die taken zoals het gebruik van de computermuis of het aanspannen van een sproeier kunnen vergemakkelijken. Daarnaast is er de i-LIMB Ultra Revolution-handheldversie, die de duim met gemotoriseerde rotatie omvat, dat verhoogt de functionaliteit van de patiënt die erin slaagt om de grijpbewegingen, vooral die van precisie, met groter gemak uit te voeren.

Alle programmering van de i-LIMB-hand gebeurt met het Biosim-programma, waarvan er 2 versies zijn:
Biosim-Pro ontwikkelde voor de orthoprothetische technicus om de werking van de hand aan te passen en te personaliseren, en om trainingsoefeningen uit te voeren. Biosim-i zo ontworpen dat de patiënt trainingsoefeningen kan doen en de verschillende modi van speciale functies dagelijks kan aanpassen, zonder dat de professional deze wijzigingen hoeft aan te brengen.

Sterkte van de hand i-LIMB

De hand is gemaakt van materialen die voorzienZe hebben een grote duurzaamheid en weerstand. Hierdoor kan elke vinger afzonderlijk een gewicht van 32 kg (in statisch) ondersteunen en kan de hand als geheel in force-modus een gewicht van 90 kg (in statisch) ondersteunen.

schoonheidsmiddel

De ontwikkeling in de functionaliteit van de prothetische hand ging gepaard met een belangrijke vooruitgang in cosmetica, zowel esthetisch als dynamisch. Cosmetica is een hoes die de i-LIMB-hand en uw vingers bedekt. Op deze manier worden cosmetica met de beste esthetische ontwikkeling bereikt. Het geheel zorgt ervoor dat we de eerste prothetische handen krijgen die de menselijke hand imiteren, zowel qua uiterlijk als beweging.

Er zijn verschillende dekkingsopties voor de i-LIMB-hand: i-Limb skin active: transparante of zwarte siliconenhandschoen ontworpen voor patiëntentraining.

i-Limb skin nature: standaard handschoen met natuurlijk uiterlijk, vanwege de verschillende kleuren op basis van gebieden en details zoals aderen of rimpels. U kunt kiezen uit 10 kleuren voor personalisatie op de patiënt.

Gepersonaliseerde i-Limb handschoen : het is een handschoen die is gemaakt met de kleuren en de aangepaste details van de patiënt.

batterij

Er zijn 2 batterijopties voor de i-LIMB Ultra-hand
De batterij 7,4 V 1,3 Ah Li-polymeer. Het is een superfijne en verdeelde batterij, die een grote esthetiek biedt voor de La Ba7,4 V 2,4 Ah Li-polymeer. Het is een batterij met een grotere capaciteit, die een grote autonomie voor de patiënt biedt, met name aanbevolen bij patiënten met hoge activiteit of als het wordt gebruikt in combinatie met andere myo-elektrische componenten in de pols of elleboog.

Virtu-ledematen systeem

Het Virtu-ledematen-systeem kan via Bluetooth op de computer worden aangesloten en voor een verscheidenheid aan opties worden gebruikt:
Meting van het myo-elektrische signaal van de patiënt en vind de locatie van de elektroden. Training van de patiënt en controle van hun spiersignalen. Training van de patiënt in de controle van de functies van de i-ledige ultrahand.
